Es una antena que viene en forma de telaraña (muy parecida a un gran secador de jardín tipo paraguas) y es notablemente eficiente. Tiene una ganancia de 5 dB y una relación delantera / trasera de 25 a 30 dB.
El ancho de banda es de 720 KHz.
Es fácil de construir y montar. Pesa solo 3 kg como máximo y es realmente para todos los presupuestos.
Originalmente, era un Yagi de tubo de 3 elementos.
Skypper la antena de hilo es un elemento de tipo "Yagi" 3 cuyo elemento "director y" reflector "tienen un ángulo para formar + o - un cuadrado.
Se utiliza para la frecuencia central de 27.550 MHz
Material básico: ¡solo a título informativo!
4 cañas de pescar de 5 metros de largo. (Las cañas de pescar deben caber en los tubos) .1 cruz de metal comercial (balda de balda) o lo haces con aluminio si es posible (ver diagramas). Su función es la de mantener las cañas de pescar.
20 metros de cordón tipo poliamida de 2 a 3 mm de diámetro a modo de tensor.
Esta será una longitud total de 13 metros (aproximadamente) [en realidad, se necesitarán menos de 11 metros] de cable eléctrico flexible aproximadamente (director y reflector) + una longitud de cable rígido (tipo HVU) de 2,5 cuadrados con una longitud de aproximadamente 5,20 metros (dipolo).
Si quieres hacerlo íntegramente con cable eléctrico flexible de 1,5 cuadrados, necesitarás una longitud de 20 metros:
Lo mejor es conseguir el famoso hilo "CQ-532" de Spiderbeam . Ordenarás 20 metros.
Una pequeña caja de conexiones impermeable (80x80)
Una placa de aluminio doblada a la escuadra (si la tienes es para arreglar mejor la caja estanca de 80x80)
Un pedestal PL (si lo tienes) o 2 dominós de electricista sin separar (regleta 2 contactos)
2 Bridas de electricista
Cinta de electricista
1 Tubo IRL o PVC de 20 cm de largo o más (tubo de electricista )
1 Tubo de aluminio de 1 metro (que se colocará en la parte superior de su mástil [con un diámetro menor o mayor del tubo del mástil]).
1 Tramo de coaxial listo para ser conectado
1 Soldador de estaño (30 w mini)
Unas pinzas y U's de fijaciones y ... un poco de ingenio para la fabricación de tensores.

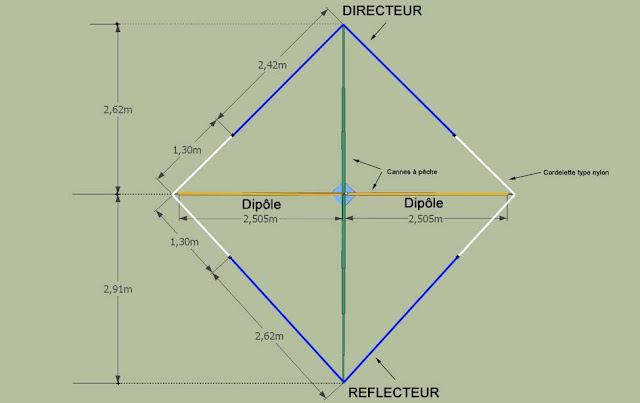

Dimensiones de aproximación (estándar) para una frecuencia central de 27.550 MHz
para cualquier elección de hilos, de diferentes tamaños y tipos (las longitudes deben ajustarse de acuerdo con la ROE obtenida)
El cable guía (azul) se cortará a 484 cm.
El cable reflectante (azul se cortará a 525 cm
El dipolo (naranja) será de 2 longitudes cortadas a 250,5 cm
2 piezas de hilo de poliamida (blanco) cortado a 280 cm (del rab para el resto)
Costillas estándar para todos los hilos. Para adaptarse según ROS
¡Montaje final!
Retire la ranura de los bastones (última hebra fina).
Realiza tu soporte en aluminio u otro. Coloque los 4 tubos pequeños.
Inserte las varillas en el travesaño. Puede acortar sus bastones a aproximadamente 2,70 metros.
Obtienes una "estrella" (aquí con los hilos)
Pase los 2 dipolos (cables) a través de los orificios de la caja de conexiones.
Tira: Soldar 1 hilo en la parte central del PL y el otro en la masa.
Fije temporalmente el dipolo (2 cables) en las varillas (Cinta).
DOMINOS
Para las fichas de dominó: Pele los cables más de 1 cm.
Pase cada uno de los cables por el costado de la caja, haciendo 1 orificio muy pequeño.
Apriete 1 hilo en cada dominó.
No separe las fichas de dominó .
Asegure las fichas de dominó en el centro y en la parte inferior en una caja impermeable.
Orienta bien la caja en el eje de la caña de pescar.
Estire el dipolo (¡no demasiado fuerte!) A cada lado de las varillas respectivas. Asegure con cinta de electricista provisionalmente. Todo el dipolo está montado.
Medir, sobre las varillas disponibles y partiendo del eje de la cruz, una longitud de 525 cm para el director y 484 cm para el reflector. Haga una marca con cinta de electricista (u otra). El lado más cortés será el director.
Fija la mitad del cable guía y el reflector (que habrás marcado de antemano) en las marcas de cinta adhesiva de las 2 varillas. La foto de abajo muestra cómo estiré los cables sin cinta.
TENSOR: Un collar de electricista (equipado con un pasador terminado por un sello de plomería) u otro puede hacer el truco siempre que sea de material aislante. ¡Otra solución puede ser adecuada!
¡Tenga cuidado de respetar las longitudes de los hilos de poliamida! O 2,30 metros, nudos o puntos de fijación incluidos. Inicialmente 2,60 metros o 30 cm de rab para los ajustes (según frecuencia).
Marque la mitad de las longitudes de cable.
Si se respeta, ¡la instalación se hará simplemente estirando el conjunto sobre las varillas!
¡Tenga cuidado de no enredarse los pies!
Para el tubo URL como tensor: Taladraremos 2 agujeros (a 1,5 cm de distancia) para el paso del director o reflector y 1 agujero para el hilo de poliamida.
Este se mantendrá mediante un nudo. Deje unos centímetros (2 o 3) de alambre en el "aire".
Conexión con el coaxial: Para la soldadura PL: No hay problema en particular, atorníllelo como de costumbre.
Para el dominó: desenvaina el cable en 3 o 4 centímetros (la parte negra).
Enrolle la trenza de tierra para formar un hijo "grande" hasta la vaina negra.
Desenvainar la vaina blanca de 2 cm.
Entra y aprieta la trenza y el núcleo de las fichas de dominó (ver diagrama). ¡Piense aislado de la humedad!
Haz una prueba. Es muy posible que tenga que utilizar las longitudes del dipolo para obtener la menor ROE posible.
Fotos a continuación, los 2 cables del dipolo que salen de la caja de conexiones.
Un balun de choque constará de: 7 vueltas contiguas sobre un diámetro de 8,5 cm para el coaxial de 11 mm y 7 vueltas contiguas sobre un diámetro de 6 cm para el coaxial de 6 mm. ¡Es imperativo respetar estas condiciones!
Por mi parte: 1.1 a 1.6 en más de 120 cx. (frecuencia central 27.600 MHz)
Como dimensiones: El director (hijo flexible de 1,5 al cuadrado): 4,60 m. el reflector (cables flexibles de 1,5 cuadrados): 5,12 m
El dipolo (alambres rígidos de 2.5 cuadrados): Cables de tensión: 2,40 m
¡Buen DX!
