CABLEADO DE MICRÓFONOS




CONEXION DE MICROS PARA CB






Cableado de micrófono

Creamos esta página para ayudar a las personas a comprender que no todos los micrófonos están conectados de la misma manera. Por ejemplo, el hecho de que dos micrófonos diferentes sean de 4 pines no significa que estén conectados del mismo modo, ¡incluso si son de la misma marca! Los diferentes fabricantes pueden cablear sus micrófonos de manera diferente. Generalmente, un fabricante de radios cableará sus micrófonos de la misma manera para que los micrófonos sean intercambiables entre sus radios, sin embargo, este no es siempre el caso.

Por ejemplo, las radios Cobra de 4 clavijas están cableadas 1) Blindaje 2) Audio 3) Transmitir 4) Recibir mientras las radios Midland de 4 clavijas están cableadas 1) Audio 2) Blindaje 3) Recibir 4) Transmitir. Hay algunas marcas de radio que tienen el mismo cableado general (como Cobra y Uniden) pero no siempre es así.

La siguiente lista ofrece información sobre el cableado del micrófono. El cableado del micrófono puede ser lo suficientemente frustrante, pero cuando no puede encontrar la información de cableado correcta, es simplemente imposible. Continuaremos intentando obtener toda la información que podamos enumerar en esta página.

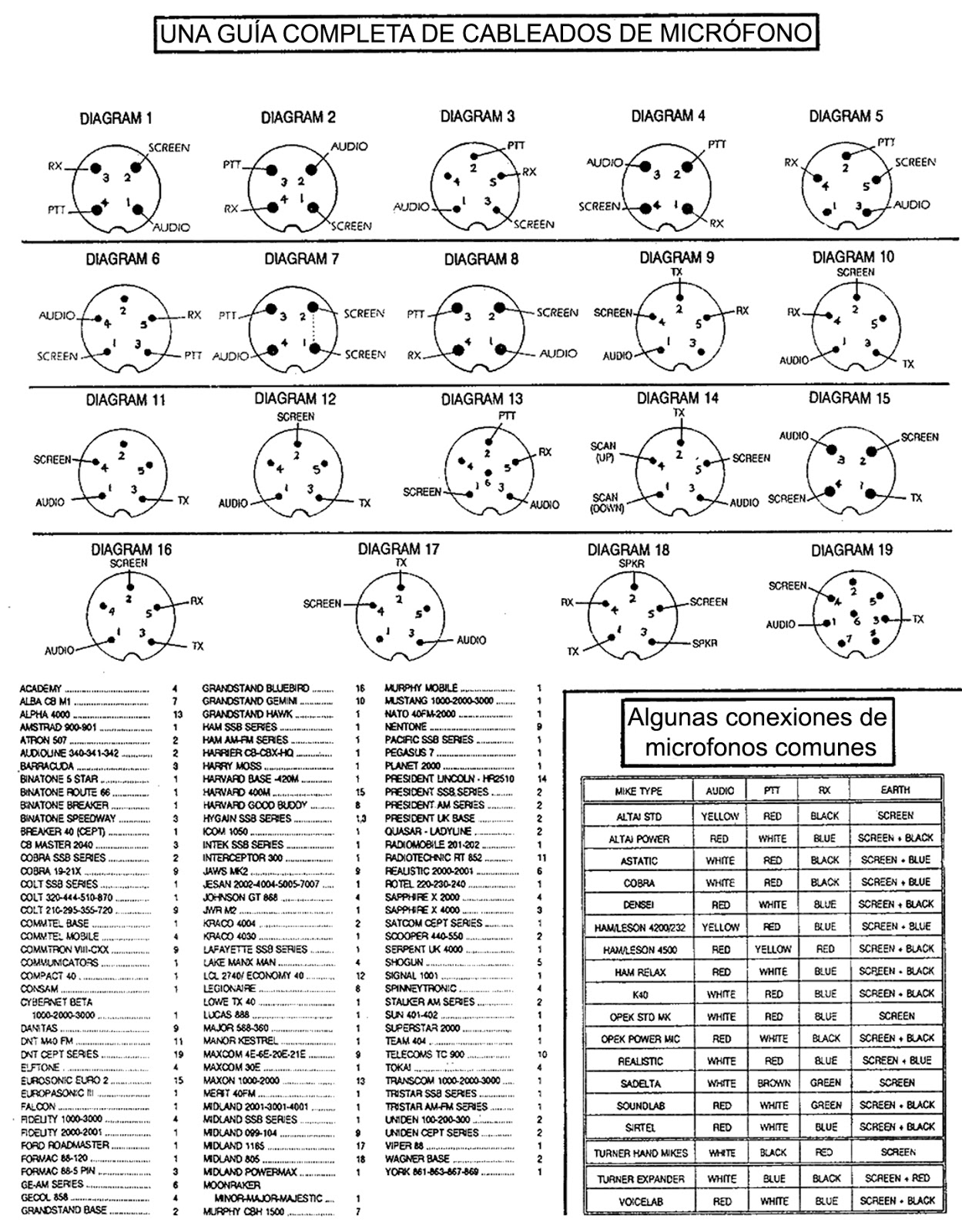

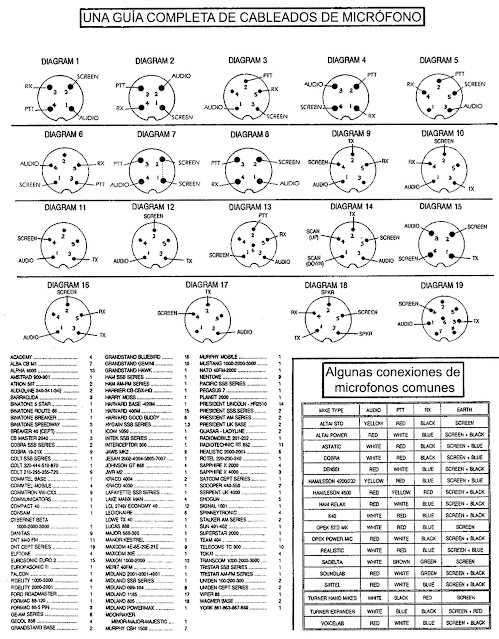

Diagrama de cableado del micrófono de radio

Cableado de micrófono CB (Galaxy)

La tabla y la imagen de arriba son correctas para estos modelos:

NOTA adicional: (el popular Astatic 636L-DX1X es compatible con estos)

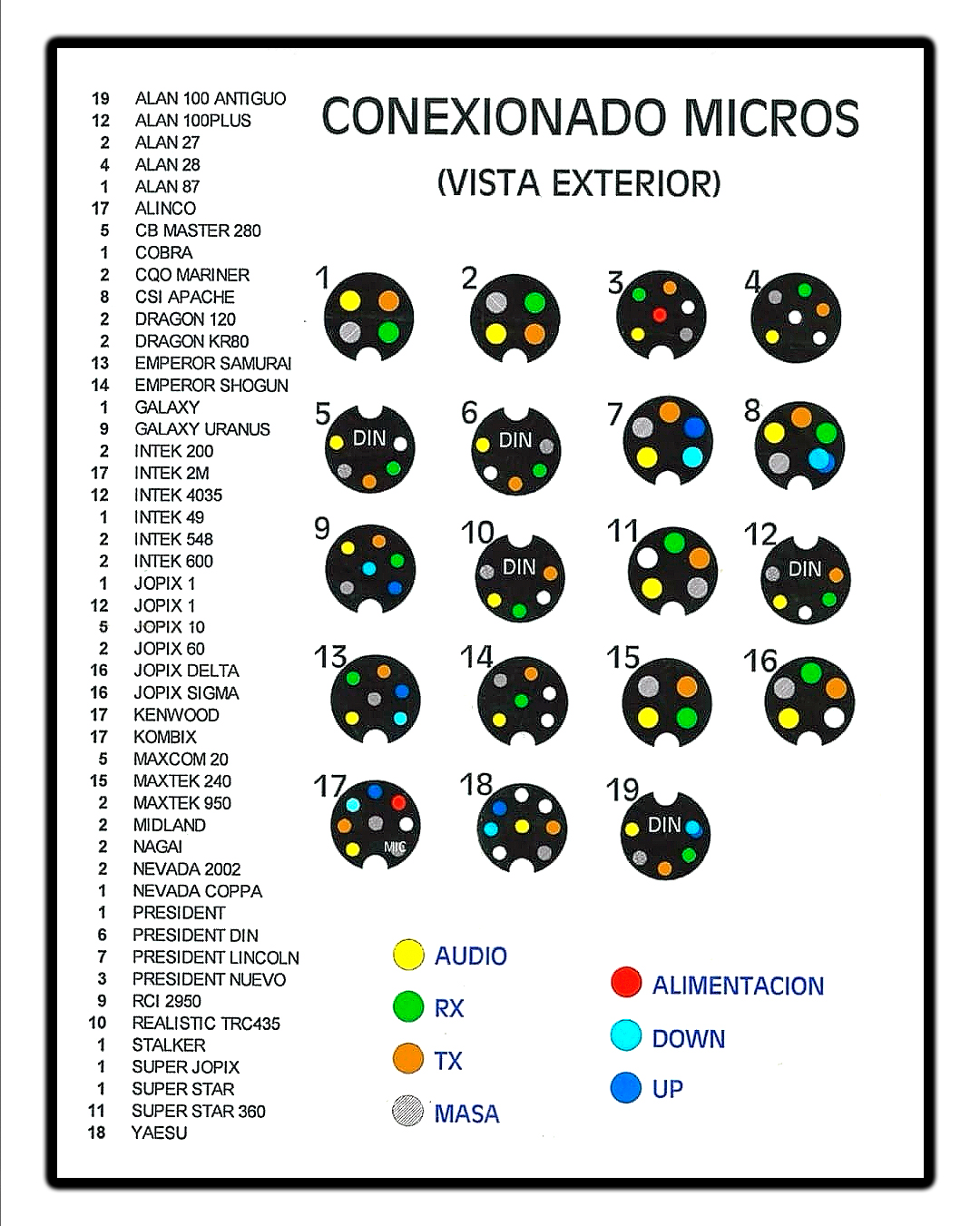

Conexión de micrófonos a aparatos de CB

En este listado podrás encontrar las conexiones de muchos aparatos de radio CB con sus micrófonos.


4 Pin Japón
NC 514

Tipo 4-1
1 : Audio
: Masa / Común
3 : Recepción
4 : Transmisión

Tipo 4-4
1 : Masa / Común
2 : Audio
3 : Transmisión
4 : N/C

Tipo 4-2
1 : Masa / Común
2 : Audio
3 : Transmisión
4 : Recepción


Tipo 4-5
1 : Recepción
2 : Masa / Común (unido)
3 : Transmisión
4 : Audio

Tipo 4-3
1 : Recepción
2 : Transmisión
: Audio
4 : Masa / Común


Tipo 4-6
1
 : Audio
2 : Masa / Común
3 : Transmisión
4 : Recepción


22/1/21

CABLEADO DE MICRÓFONOS

 GUÍA DE CABLEADO DE MICRÓFONO DE TOM

RADIOS COBRA
Modelos: 21,25,29,89GTL, 1000GTL

micrófonocódigo de cableado
Estándar1-Shield, 2-Audio, 3-Transmitir, 4-Recibir
Astático1-Escudo y azul, 2-Blanco, 3-Rojo, 4- Negro
Tornero1-Escudo y rojo, 2-Blanco, 3-Azul, 4- Negro
Sadelta1-Escudo, 2-Blanco, 3-Marrón, 4- Verde


RADIOS COBRA
Modelos: 18RV, 19X, 19 PLUS, 20 PLUS

micrófonocódigo de cableado
Estándar1-Audio, 2-Transmitir, 3-N / C, 4-Shield, 5-Recibir
Astático1-Blanco, 2-Rojo, 3-N / C, 4-Escudo y azul, 5-Negro-Amarillo-N / C
Tornero1-Blanco, 2-Azul, 3-N / C, 4-Escudo y azul, 5-Negro-Amarillo-N / C
Sadelta1-Blanco, 2-Marrón, 3-N / C, 4-Escudo, 5-Verde


RADIOS COBRA
Modelos: 90,140GTL, 142GTL, 148GTL, 2000GTL, 2010

micrófonocódigo de cableado
Estándar1-Audio, 2-Shield, 3-Recibir, 4- Conmutar, 5-Transmitir
Astático1-Blanco, 2-Escudo, 3-Negro, 4-Azul, 5-Rojo-Amarillo-N / C
Tornero1-Blanco, 2-Escudo, 3-Negro, 4-Rojo, 5-Azul-Amarillo-N / C
Sadelta1-Blanco, 2-N / C, 3-Verde, 4-Escudo, 5-Marrón


 RADIOS COBRA
Models:18ULTRA/LTD,19/ULTRA/LTD/DX LTD/GTL,21XLR/GTL/LTD/
Classic,25GTL/LTD/ ClassicGold/LTDWX,26Classic/PLUS,29XLR/ LTD/Classic/WX/ST/PLUS,31PLUS,33PLUS, 40X,77X,78X,86XLR,87GTL,CAM89,89XLR,93LTDWX,135XLR,138XLR,
139XLR,146GTL,148GTLDX/GTLB

micrófonocódigo de cableado
Estándar1-Shield, 2-Audio, 3-Transmitir, 4- Recibir
Astático1-Escudo y azul, 2-Blanco, 3-Rojo, 4- Negro
Tornero1-Escudo y rojo, 2-Blanco, 3-Azul, 4- Negro
Sadelta1-Escudo, 2-Blanco, 3-Marrón, 4- Verde


RADIOS UNIDEN
Modelos: HR-2510, HR-2600, Lincoln

micrófonocódigo de cableado
Estándar1 audio, 2 escudos, 3 transmisiones, 4 canales arriba, 5 canales abajo
Astático1-Blanco, 2-Escudo y Azul, 3-Rojo, 4-N / C, 5-N / C, Amarillo y Negro-N / C
Sadelta1-Escudo, 2-Blanco, 3-Marrón, 4-N / C, 5-N / C, Verde-NC
Tornero1-Blanco, 2-Escudo y Rojo, 3-Azul, 4-N / C, 5-N / C, Amarillo y Negro-N / C


RADIOS PRESIDENTES
Modelos: Washington, Grant XL, Madison

micrófonocódigo de cableado
Estándar1-Audio, 2-Shield, 3-Recibir, 4- Conmutar, 5-Transmitir
Astático1-Blanco, 2-Escudo, 3-Negro, 4-Azul, 5-Rojo
Sadelta1-Blanco, 2-NC, 3-Verde, 4-Escudo, 5-Marrón
Tornero1-Blanco, 2-Escudo, 3-Negro, 4-Rojo, 5-Azul


RADIOS GALAXY
Modelos: 2100, 33Plus, DX33HML, DX44V, DX55, DX66V, DX77HML, DX77V, DX88HML, Jupitor, Mars, Mirage, Mirage44, Plutón, Saturno, Saturn2, Sirius, Super Galaxy

micrófonocódigo de cableado
Estándar1-Shield, 2-Audio, 3-Transmitir, 4-Recibir
Astático1-Escudo y azul, 2-Blanco, 3-Rojo, 4-Negro Amarillo-NC
Sadelta1-Escudo, 2-Blanco, 3-Marrón, 4-Verde
Tornero1-Escudo y rojo, 2-Blanco, 3-Azul, 4-Negro Amarillo-NC


RADIOS REALISTAS
Modelos: TRC-24A, TRC-24B, TRC-30, TRC-30A, TRC-55, TRC-56, TRC-57, TRC-67, TRC-410, TRC-412, TRC-413, TRC-414, TRC-415, TRC-417, TRC-420, TRC-421, TRC-421A, TRC-422A, TRC-424, TRC-425, TRC-426, TRC-427, TRC-428, TRC-430, TRC- 431, TRC-432, TRC-433, TRC-434, TRC-440, TRC-441, TRC-448, TRC-449, TRC-450, TRC-451, TRC-452, TRC-453, TRC-454, TRC-455, TRC-456, TRC-457, TRC-458, TRC-459, TRC-460, TRC-461, TRC-462, TRC-466, TRC-467, TRC-468, TRC-469, TRC- 470, TRC-473, TRC-477, TRC-479, TRC-480, TRC-482, TRC-490, TRC-492, TRC-500

micrófonocódigo de cableado
Estándar4-Audio, 1-Shield, 2-N / C, 5-Recibir, 3-Transmitir
Astático4-Blanco, 1-Escudo y Azul, 2-N / C, 5-Negro, 3-Rojo
Sadelta4-Blanco, 1-Escudo, 2-N / C, 5-Verde, 3-Marrón
Tornero4-Blanco, 1-Escudo y rojo, 2-N / C, 5-Negro, 3-Azul




15/10/20

Previo para micrófonos electret

Fuente:http://www.radioelectronica.es/

Hasta el momento no habíamos hablado de los micrófonos de condensador. Para muchos profesionales de la sonorización, el micrófono de condensador es el máximo exponente en cuanto a calidad se refiere por su gran fidelidad, respuesta prácticamente plana en todo el margen de audiofrecuencias y una relación señal ruido más que envidiable entre otras características interesantes. No obstante, este tipo de micrófono no está exento de inconvenientes, entre los más importantes cabe destacar su elevado costo.



Sin embargo, para alegría de muchos, existe una variante de micrófono de condensador en el que se unen las buenas cualidades de su predecesor original con un más que asequible precio de mercado. Nos referimos al micrófono electret.

A pesar de que con el micrófono electret se elimina, entre otras, la barrera del precio, hemos de decir que dicho micrófono no puede usarse tal cual en cualquier circuito, ya que la señal que suministra es demasiado baja e incapaz de atacar correctamente al preamplificador existente en la mayoría de dispositivos de audio.

En este artículo vamos a ver algunos detalles sobre este tema y, además, vamos a publicar el esquema eléctrico de un preamplificador especial, muy fácil de llevar a la práctica por cierto, de manera que podamos usarlo en cualquier equipo con una entrada de B.F., incluyendo una emisora de radioaficionado. ¿Te parece buena la idea?.

El micrófono de condensador primitivo adolece de otro inconveniente además de su elevado precio. Necesita una fuente de tensión relativamente elevada, típicamente unos 48 voltios, para obtener la polarización necesaria del condensador.



Una de las placas de este condensador es fija. La otra, mucho mas fina y liviana, fabricada con una base de poliéster recubierta de metal vaporizado que la convierte en conductora, es susceptible de vibrar al incidir sobre ella las ondas sonoras producidas delante del micrófono.

Cuando esto ocurre, la capacidad del condensador se modifica y se produce una variación de la carga eléctrica almacenada en él.

Esta variación de la carga eléctrica se traduce en una señal que se recoge en una resistencia colocada en serie con la fuente de tensión, señal que debe sufrir un proceso de preamplificación generalmente en el interior del propio micro, antes de convertirse en algo aprovechable.


EL MICRÓFONO ELECTRET
Durante el proceso de fabricación de este tipo de micrófono, las placas del condensador se cargan una sola vez mediante una muy alta tensión para obtener la polarización adecuada, carga que permanece prácticamente invariable durante muchos años. Esto hace innecesaria la fuente de tensión de 48 voltios usada en el micrófono primitivo. No obstante, se sigue necesitando una pequeña fuente de energía eléctrica para alimentar el preamplificador interno.

Como generalmente los micrófono electret tienen un tamaño reducido, la membrana móvil que actúa de diafragma tiene también una masa reducida, por lo que su respuesta de frecuencia también se reduce comparándola con la del micrófono de condensador convencional.

Sin embargo, dicha respuesta de frecuencia es lo suficientemente amplia, parecida a la que proporciona un micrófono dinámico de bobina móvil, como para poder usar este dispositivo en muchísimas aplicaciones de audio convencionales.
Para que el micro electret sea utilizable en circunstancias normales, además de la preamplificación interna se necesita otra preamplificación externa adicional, de manera que la señal que obtengamos tenga una amplitud apropiada para atacar a los equipos electrónicos de baja frecuencia con los que vayamos a usarlo. De este último preamplificador es de lo que vamos a hablar a continuación.


EL CIRCUITO PREAMPLIFICADOR
El circuito que presentamos hoy es muy convencional, pero también muy eficaz, lográndose con él una salida de señal bastante aceptable para utilizarlo en nuestra estación de radio con unos resultados verdaderamente sorprendentes.
