PMR446 Modificación de exportación de potencia total de 5 vatios
Detalle cómo convertir una radio bidireccional Midland G9 Plus o G9E Plus normal a la versión de exportación que tiene una salida mejorada de 5 vatios. También permite usar los dos botones PTT para operar la radio en 500mW estándar y en 5000mW.
La modificación es bastante simple:
Tome su Midland G9 y retire el clip para el cinturón y las baterías. Encontrará cuatro tornillos ubicados en el área de la batería y uno al lado del clip para cinturón. Retírelos con cuidado con un destornillador Philips.
* Todo esto fue obtenido buscando en internet.
Más información sobre Midland G9 plus
Nueva versión del glorioso MIDLAND G9

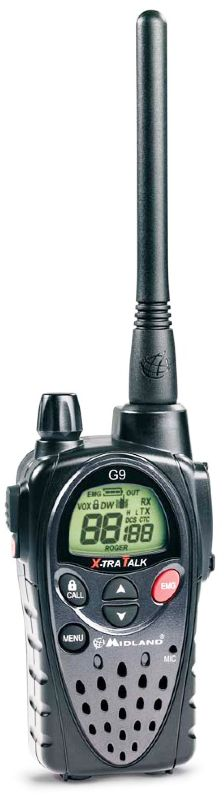

MIDLAND G9 PLUS es un transceptor multitarea, de diseño compacto y práctico para llevarlo a todas partes. Radio robusta, se puede utilizar incluso en actividades extremas.
G9 PLUS posee nuevas características como la función 'Side Tone' , que elimina el ruido al final de las transmisiones y la calidad de audio se mejora considerablemente para que las comunicaciones sean más claras.
Características:
- G9 PLUS: Transceptor LPD / PMR446 de doble banda - G9E PLUS: PMR446 solamente
- Canales: PMR446: 8 + 16 preestablecidos / LPD: 69
- Tonos: 38 CTCSS / 104 DCS
- PTT doble para potencia de salida alta / baja: para reducir el consumo de batería, la radio transmite en alta potencia solo cuando es realmente necesario;
- Antena de 12 cm de largo: para obtener las mejores prestaciones;
- Función de emergencia: para comunicarse con todas las radios equipadas con esta función (G8 y G9), aunque estén sintonizadas en diferentes canales;
Tome su Midland G9 y retire el clip para el cinturón y las baterías. Encontrará cuatro tornillos ubicados en el área de la batería y uno al lado del clip para cinturón. Retírelos con cuidado con un destornillador Philips.
Abra la tapa con cuidado, observe los cables que van al motor de vibración, estos pueden romperse fácilmente si se tira de ellos con fuerza.
En la parte superior del PCB junto al control de encendido / apagado / volumen, encontrará tres enlaces de puente etiquetados como J-1, J-2 y J-3.
Para realizar la modificación, simplemente corte los enlaces J-2 y J-3.
POTENCIA DE SALIDA Y AJUSTE DE BANDA EN MIDLAND G9 PLUS
Retire la cubierta de plástico trasera y cambie la configuración del enlace como se muestra a continuación y para la configuración que prefiera:- - - - - - * - * - * - * - * - * - * - * - - - - - -
Nueva versión del glorioso MIDLAND G9
MIDLAND G9 PLUS es un transceptor multitarea, de diseño compacto y práctico para llevarlo a todas partes. Radio robusta, se puede utilizar incluso en actividades extremas.
G9 PLUS posee nuevas características como la función 'Side Tone' , que elimina el ruido al final de las transmisiones y la calidad de audio se mejora considerablemente para que las comunicaciones sean más claras.
Características:
- G9 PLUS: Transceptor LPD / PMR446 de doble banda - G9E PLUS: PMR446 solamente
- Canales: PMR446: 8 + 16 preestablecidos / LPD: 69
- Tonos: 38 CTCSS / 104 DCS
- Antena de 12 cm de largo: para obtener las mejores prestaciones;
- Función de emergencia: para comunicarse con todas las radios equipadas con esta función (G8 y G9), aunque estén sintonizadas en diferentes canales;
- Control manual fuera de rango : para saber si hay algunas radios dentro de su rango;
- Función Fuera de rango : para verificar si un par de radios permanecen dentro del rango;
- Selección de alta / baja potencia
- Función Vox Talk Back : si una radio está transmitiendo continuamente en VOX, el Vox TB detiene automáticamente la transmisión después de 20 ″ para permitir que otros usuarios también transmitan;
- Función de vigilancia dual
- Función Vibracall
- Bloqueo del teclado para evitar presiones accidentales
- Ahorro de energía automático
- Indicador de batería baja
- Función SCAN
- LLAMA con 5 melodías seleccionables
- Monitor
- Roger Beep
- Jack para ext. mike / ext. recarga de altavoz / batería
- Conector de accesorios de 2 pines
Las especificaciones están sujetas a cambios sin previo aviso.
MIDLAND G9 PLUS (banda dual) cod. C923.05
- MIDLAND G9E PLUS (solo PMR446) cod. C923.06
- MIDLAND G9 PLUS (Dual Band) Roble musgoso cod. C923.07
1 radio con clip para cinturón, 4 pilas AA recargables de 1800 mAh, adaptador de pared, cargador de escritorio
