Construya una antena DDRR sin condensador CB de 11 metros y 27 Mhz
Rendimiento vertical de cuarto de onda pero bajo nivel de ruido (bricolaje en 30 minutos)

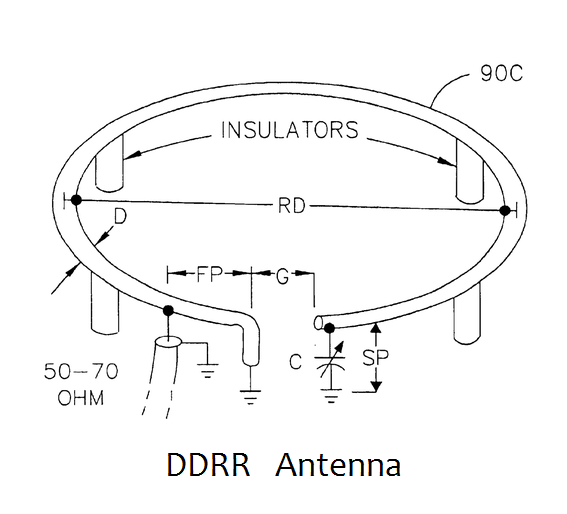

Antena DDRR – R adiador de anillo de discontinuidad direccional
La DDRR es una antena omnidireccional con polarización vertical muy compacta y su ganancia es aproximadamente la de un plano de tierra.
 |
ANTENA CB 11 metros DDRR 27MHz con polarización vertical, sin condensador, bajo ruido.
Esta antena (DISCRETA) perfecta en un techo de hierro, tiene un ángulo bajo mayormente vertical pero una porción de polarización horizontal para ayudar con los contactos DX.
¡NO TIENE CONDENSADOR , MUY SENCILLO DE CONSTRUIR!
Se pueden hacer algunos agujeros en la parte superior de los aisladores verticales para pasar una brida de cable para anclar el radiador a ellos, aunque es tan pesado al ser hilos de cobre sólido que no se mueven mucho con el viento.
ROE 1:1, impedancia de 56 ohmios en 27,305 MHz -
Configuración preferida con Antenna Analyzer o un buen medidor SWR en la ubicación real.

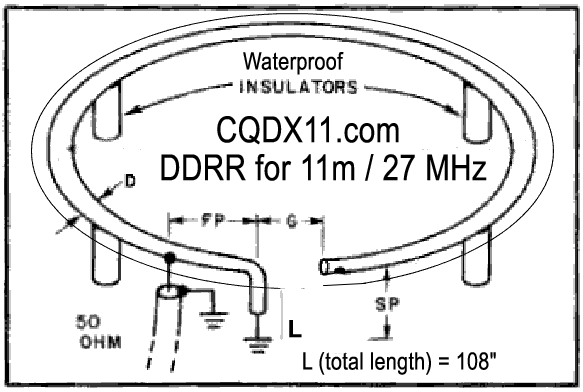

D - UTILICE tubo de cobre de 1,8 mm o 20 mm / aluminio o coaxial - Heliax o EVEN -RG213-.
SP = 12" de alto (30,5 cm).
L = 108" (274,32 cm) de tubería de cobre o cable coaxial.
G = 8" (20,32 cm) - 9" (22,86) espacio libre entre el elevador y el extremo del radiador. ¡SIN CONDENSADOR!
FP = 8" (20,32 cm) - 9" (22,86), desde el elevador a lo largo del radiador.
¡Punto que se encuentra experimentalmente en el centro de los canales más utilizados!
