Duoband DK7ZB-Yagis 2m/70cm con 2 Elementos en 2m
y 2/3 Elementos en 70cm y un Feedpoint
Estos Yagis cubren el rango de 144-146MHz en 2m y 430-440MHz en 70cm.

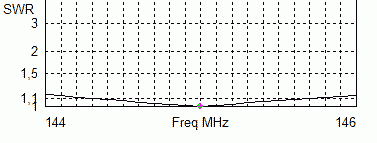

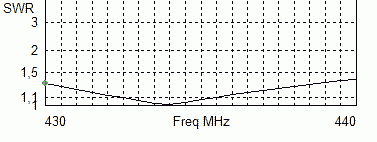

Se pueden utilizar para todos los modos (FM y SSB/CW). En ambas bandas, la SWR es buena en toda la banda.
 | El elemento 2+2- Duoband-Yagi
4,12dBd en 2m 5,4dBd en 70cm |
Banda | Ganar | PENSIÓN COMPLETA | 3dB-ángulo hor. | Versión de ángulo 3dB. |
145 MHz | 4,1 dBd | 10dB | 69,8° | 137,2° |
435 MHz | 5,4 dBd | 11 dBd | 40,7° | 167,2° |
Elemento-Nr. | Elemento | Longitud | Posición |
1 | Reflector 2m | 1022 mm | 0 mm |
2 | Reflector 70cm | 322 mm | 230 mm |
3 | Radiador 2m u. 70cm | 938 mm | 370 mm |
4 | Elemento de manga abierta 70cm | 318 mm | 392 mm |
La caja del radiador con el estrangulador de 50 ohmios, 40 cm RG-188 (o similar) en un tubo de PVC de 16-20 mm
El soporte casero para la botavara, ligero y económico
El dúobanda de 2+3 elementos-Yagi
 | Con un director adicional, la ganancia en 70 cm se puede aumentar a 6,2 dBd. La ROE en 70 cm es mejor en el rango de 430-438 MHz. ¡Para recibir por encima de 438 MHz, la antena es lo suficientemente buena! Entonces tenemos 2 elementos en 2m y 3 elementos en 70cm. Los datos de 2m son los mismos que con el 2+2-El.-Yagi.
|
Elementos (6mm) | Longitud | Posición |
Reflector 2m | 1022 mm | 0 mm |
Reflector 70cm | 320 mm | 230 mm |
Radiador 2m u. 70cm | 939mm | 370 mm |
directora 1 70cm | 323 mm | 399 mm |
directora 2 70cm | 297 mm | 500 mm |
