Muy interesante es la antena CB de bucle de dos elementos Pulsar, que se destaca por su pequeño tamaño, direccionalidad y ganancia de aproximadamente 4dBd. Relación anteroposterior de aproximadamente 6dB. La antena cubre un ancho de 120 canales en SWR hasta 1: 1.2, la impedancia en los terminales es de 50 Ω.

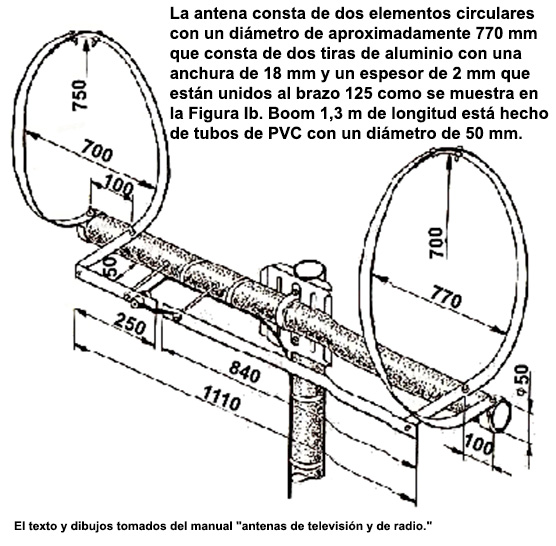

La antena está montada sobre un tubo de novodur de soporte con un diámetro de 50 mm y una longitud de 135 cm. Se compone de tira de aluminio, ancho 18 mm, espesor 2 mm. Como puede verse en las figuras, los inicios de los bucles se atornillan al tubo de soporte, los extremos que continúan a las abrazaderas se atornillan al tubo a una distancia de 100 mm desde el inicio.
Fuente: ( https://www.radio-foto.eu/radio/pulsar.php )
Otra imagen del esquema
(Pongo esta otra imagen un poco retocada para que se vean mejor los detalles.)
--------------------------------
