Antena vertical Bibanda Casera
Es muy fácil de diseñar y se puede construir con tubos de cobre para mayor resistencia al viento o aluminio, dando buen resultado.
La ganancia de la antena, según reportes dados, es de unos 5 dB de ganancia. A pesar de no ser mucho, hay que tener en cuenta que una antena de la característica de la Ringo, que tiene una ganancia de unos 3 dB.
CONSTRUCCIÓN:
La varilla inferior es la parte de UHF y es donde se deberá de conectar el vivo del cable coaxial, su longitud es de 49cm, pudiéndose usar tubos de cobre o aluminio finos, la parte superior de 97cm y corresponde a la parte de VHF.
LA BOBINA:
La bobina esta construida sobre un material aislante (tubo de PVC, resina, fibra de vidrio, etc.), de media pulgada de diámetro y 50 cm de longitud. Se deberá de poner un material aislante y que tenga resistencia al viento.
Para realizar la bobina, deberemos tomar una medida de 2m 3cm de alambre de cobre de 1,5 mm de diámetro, dejad 2cm para poder conectar un extremo de la bobina a la varilla de UHF y el otro a la parte de VHF.
Lo que hay que tener presente, en el momento de bobinar el alambre, la separación entre espiras debe de ser la misma separación entre ellas o lo mas aproximado posible.
parte de UHF
parte de VHF
BASE DE LA ANTENA:

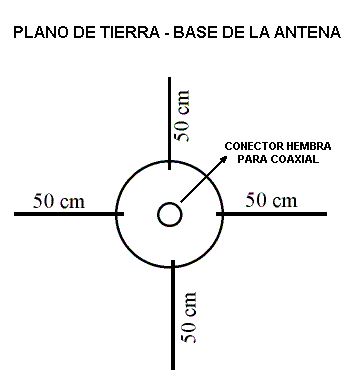

La base esta echa con una platina de material conductor (aluminio, cobre, bronce, etc.), que deberá de tener 4 planos de tierra de 50 cm cada uno.
En el centro de la platina se colocara una base hembra para facilitar la conexión del conector macho al cable con la antena.
El vivo del conector va conectado al vertical y la parte de la malla va conectado a los planos de tierra.
