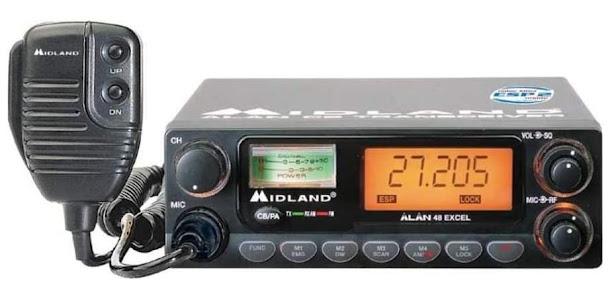

1. Selector de canales: permite la selección manual del canal deseado.
2. Toma para el micrófono: Inserte el conector del micrófono en este jack.
3. S-METER: este instrumento indica la intensidad de las señales recibidas y la potencia de salida RF en transmisión.
4. Display multifunción retro-iluminado: la información que muestra es la siguiente:
5. Indicador AM/FM: indica el modo operativo. FM: LED rojo; AM: LED verde.
6. Indicador RX/TX: indicador de recepción/transmisión. RX: LED verde; TX: LED rojo.
7. Selector CB-PA: situado en CB, el equipo actúa como transceptor. En posición PA, si se conecta un altavoz a la toma posterior PA, el equipo se convierte en un amplificador de BF, actuando el mando MIC como regulador de la amplificación.
8. Tecla FUNC: permite visualizar, a elección del usuario:
• El canal o la frecuencia operativa pulsando FUNC durante 3 segundos.
• Activar la segunda función de las teclas M (M1-M5). M1 / M2 / M3 / M4 / M5: el equipo tiene la posibilidad de memorizar 5 canales cualesquiera. Para memorizar uno, proceda como sigue:
• Seleccione el canal que desea memorizar mediante el selector de canales o mediante los pulsadores UP/DOWN del micrófono.
• Pulse la tecla FUNC: en el display aparecerá “F”.
• Mantenga pulsada durante 3 segundos la tecla M1/EMG (si desea grabar en la memoria M1): El equipo emitirá un bip y en el display aparecerá “M1”. Para memorizar otros canales en las restantes memorias, repita los puntos a, b y c, cambiando en este último la memoria (M2-M5). Para llamar un canal memorizado, pulse FUNC + la tecla correspondiente a la memoria deseada (M1-M5). Las teclas de memoria tienen una doble función, la segunda de las cuales, pasamos a describir a continuación:
• El canal o la frecuencia operativa pulsando FUNC durante 3 segundos.
• Activar la segunda función de las teclas M (M1-M5). M1 / M2 / M3 / M4 / M5: el equipo tiene la posibilidad de memorizar 5 canales cualesquiera. Para memorizar uno, proceda como sigue:
• Seleccione el canal que desea memorizar mediante el selector de canales o mediante los pulsadores UP/DOWN del micrófono.
• Pulse la tecla FUNC: en el display aparecerá “F”.
• Mantenga pulsada durante 3 segundos la tecla M1/EMG (si desea grabar en la memoria M1): El equipo emitirá un bip y en el display aparecerá “M1”. Para memorizar otros canales en las restantes memorias, repita los puntos a, b y c, cambiando en este último la memoria (M2-M5). Para llamar un canal memorizado, pulse FUNC + la tecla correspondiente a la memoria deseada (M1-M5). Las teclas de memoria tienen una doble función, la segunda de las cuales, pasamos a describir a continuación:
9. M1 - EMG: selecciona cíclicamente, además de grabar o llamar la memoria 1, el canal 9, 19 y el canal en uso.
12. M4/LCR - AM/FM: además de permitir llamar o grabar la memoria 4, permite seleccionar el modo operativo: AM (led 5 verde) o FM (led 5 rojo). Si además selecciona una banda de frecuencia que opera en modo FM, la tecla “AM/FM” activa la función LCR (rellamada último canal utilizado)
10. M2 - DW: permite la grabación o llamada de la memoria 2 y la activación de la función
DUAL WATCH –Doble Escucha- que faculta al equipo a sintonizar simultáneamente dos canales cualesquiera escogidos por el usuario. Con esta función se monitorizará cíclicamente un segundo canal además del que esté en uso. Ante la presencia de señal en el segundo canal, la comunicación en el
canal en uso se interrumpirá y el receptor conmutará automáticamente al segundo canal. La monitorización se reiniciará transcurridos 5 segundos del cese de la señal en el segundo canal.
Para activar esta función, siga las siguientes instrucciones:
– Seleccione el canal principal o canal de uso mediante los selectores de cambio de canal.
– Pulse la tecla DW durante 3 segundos: el equipo emitirá un bip y en el display parpadeará “DW”.
– Seleccione el segundo canal. Normalmente se escoge un canal en el que puedan aparecer informaciones importantes, pero que no tenga un tráfico excesivo, ya que esto haría que el equipo estuviese conmutando continuamente a este canal, con la incomodidad que esto acarrearía. Podríamos considerar el canal de emergencia 9 u otro canal con las citadas características.
– Pulse nuevamente la tecla DW durante 3 segundos: el equipo emitirá un bip y el display mostrará “DW” permanentemente, visualizando alternativamente los dos canales seleccionados.
DUAL WATCH –Doble Escucha- que faculta al equipo a sintonizar simultáneamente dos canales cualesquiera escogidos por el usuario. Con esta función se monitorizará cíclicamente un segundo canal además del que esté en uso. Ante la presencia de señal en el segundo canal, la comunicación en el
canal en uso se interrumpirá y el receptor conmutará automáticamente al segundo canal. La monitorización se reiniciará transcurridos 5 segundos del cese de la señal en el segundo canal.
Para activar esta función, siga las siguientes instrucciones:
– Seleccione el canal principal o canal de uso mediante los selectores de cambio de canal.
– Pulse la tecla DW durante 3 segundos: el equipo emitirá un bip y en el display parpadeará “DW”.
– Seleccione el segundo canal. Normalmente se escoge un canal en el que puedan aparecer informaciones importantes, pero que no tenga un tráfico excesivo, ya que esto haría que el equipo estuviese conmutando continuamente a este canal, con la incomodidad que esto acarrearía. Podríamos considerar el canal de emergencia 9 u otro canal con las citadas características.
– Pulse nuevamente la tecla DW durante 3 segundos: el equipo emitirá un bip y el display mostrará “DW” permanentemente, visualizando alternativamente los dos canales seleccionados.
11. M3 - SCAN: mediante esta tecla, además de grabar o llamar la memoria 3, se activa la función SCAN –Barrido- que hace que el equipo inicie una búsqueda automática de canal ocupado. Para activar esta función:
– Seleccione un canal libre y gire el control de squelch en sentido horario hasta que el ruido de fondo desaparezca.
– Pulse SCAN: el display mostrará la palabra “SCAN” y el equipo iniciará la búsqueda automática que durará hasta que encuentre una señal o se desactive manualmente. Esta desactivación manual se puede efectuar de tres formas diferentes: pulsando el PTT, girando el selector de canales o pulsando cualquier
tecla.
– Seleccione un canal libre y gire el control de squelch en sentido horario hasta que el ruido de fondo desaparezca.
– Pulse SCAN: el display mostrará la palabra “SCAN” y el equipo iniciará la búsqueda automática que durará hasta que encuentre una señal o se desactive manualmente. Esta desactivación manual se puede efectuar de tres formas diferentes: pulsando el PTT, girando el selector de canales o pulsando cualquier
tecla.
12. M4/LCR - AM/FM: además de permitir llamar o grabar la memoria 4, permite seleccionar el modo operativo: AM (led 5 verde) o FM (led 5 rojo). Si además selecciona una banda de frecuencia que opera en modo FM, la tecla “AM/FM” activa la función LCR (rellamada último canal utilizado)
13. M5 - LOCK: permite llamar o grabar la memoria 5. Además, sirve para bloquear el teclado y el conmutador de canales, evitando así el cambio accidental de los parámetros de uso del equipo. Permite no obstante, regular el volumen, squelch, ganancia de micro y ganancia de RF.
14. N.K.: activa el supresor dinámico de ruidos ESP 2.
15. Mando MIC: controla la amplificación microfónica en transmisión. La posición óptima de este control, se consigue experimentalmente hasta que se obtiene la mejor modulación posible. Varíe el mando y solicite a otros usuarios que valoren su modulación, actuando en consecuencia.
16. Mando RF: controla la sensibilidad en recepción, girando el mando en sentido horario se aumenta la sensibilidad y viceversa. Tenga la precaución de disminuir la sensibilidad cuando las señales recibidas sean muy fuertes ya que así mejorará sensiblemente la calidad en recepción.
17. Mando VOL: enciende/apaga el equipo y regula el nivel de audio del altavoz
18. Mando SQ: permite regular el umbral de recepción. Para una máxima sensibilidad del receptor, es preferible que se regule el mando al nivel en que el ruido de fondo desaparece.
a. El número del canal seleccionado (de 1 a 40) o la frecuencia correspondiente.
b. Activación tecla FUNC.
c. ESP : activación supresor dinámico de ruidos.
d. DW: función DUAL WATCH (Doble Escucha) activada.
e. EMG: indicador activación canal 9/19 o canal en uso.
f. LOCK: indicador de activación de la función de bloqueo de teclado y
selectores.
g. SCAN: indicador de función SCAN (Barrido) activada.
h. M1-M2-M3-M4-M5: indicador de canales de memoria.
i. Indica la banda de frecuencia seleccionada
j. Se visualiza cuando el equipo transmite en baja potencia (sólo en determinadas
bandas de frecuencia – vea la tabla de bandas)
19 .. Conector de antena ( Tipo conector SO-239).
20 .. Conector S.Meter: permite la conexión de un “medidor s” externo.
21 .. Toma "PA": conectando un altavoz externo, puede utilizar la unidad como amplificador de audio.
22 .. Toma "EXT": toma de altavoz externo (se excluye el altavoz interno).
23 .. Potencia 13,2 Vdc: cable.de.alimentación.de.alimentación.
a. El número del canal seleccionado (de 1 a 40) o la frecuencia correspondiente.
b. Activación tecla FUNC.
c. ESP : activación supresor dinámico de ruidos.
d. DW: función DUAL WATCH (Doble Escucha) activada.
e. EMG: indicador activación canal 9/19 o canal en uso.
f. LOCK: indicador de activación de la función de bloqueo de teclado y
selectores.
g. SCAN: indicador de función SCAN (Barrido) activada.
h. M1-M2-M3-M4-M5: indicador de canales de memoria.
i. Indica la banda de frecuencia seleccionada
j. Se visualiza cuando el equipo transmite en baja potencia (sólo en determinadas
bandas de frecuencia – vea la tabla de bandas)
