Hay algunas precauciones y procedimientos que podemos tomar para evitar, o al menos reducir,
esta interferencia. Aquí hay algunas sugerencias:
1 - Conecte a tierra todo el equipo de la estación (radio, lineal, acoplador, PC, etc.) a un solo punto de conexión a tierra.
Aquí hay una observación importante: hay dos tipos de puesta a tierra:
Conexión a tierra común de CA para la red eléctrica: Es la conexión a tierra "obligatoria" según los estándares de los concesionarios de electricidad y debe estar presente en todos los enchufes de la residencia.
Conexión a tierra para RF: Este es un sistema que tiene la finalidad de "descargar" al suelo (tierra) la RF presente en todos los alambres, cables y en los gabinetes de radios y nuestras estaciones.
Son sistemas totalmente diferentes !!! ¡Vea al final de la página cómo debería ser la conexión a tierra de RF!
2 - Utilice un filtro de red para conectar la fuente a la Radio y al PC.
3 - Para cables coaxiales que salen del radio, lineal y acoplador, instale 2 o 3 toroides de ferrita en los extremos de cada cable. Instalar en todos los cables que se conectan a la radio: manipulador, micrófono, control lineal y de antena, conexión a PC, etc. Vea a continuación cómo se debe utilizar el toroide de ferrita:
5- En la PC, instale estos toroides en los cables del teclado, mouse, impresora y altavoz.

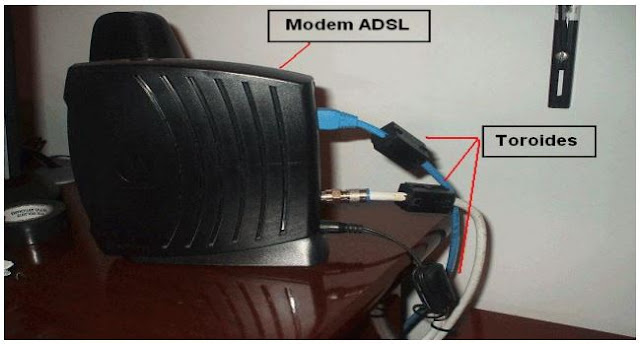

6 - Si tiene Internet ADSL (banda ancha) también colóquelo en el cable coaxial de Internet, así como en el cable de red que conecta el módem al PC y también enrolla algunas vueltas del cable de alimentación del módem en un toroide.
7 - Compruebe la necesidad de instalar un "Sintonizador de tierra" o "Tierra artificial". Recuerda que la conexión a tierra que ya tiene es solo para CA (baja frecuencia) y debemos tener cuidado de
drenar la RF presente en la estación (ver la parte inferior de la página para más información)
Puesta a tierra de RF
Como se indicó anteriormente, la conexión a tierra para RF es diferente a la conexión a tierra de CA para la red. Vea a continuación, cómo hacer una conexión a tierra eficiente para RF:
1 - Utilice un alambre de cobre plano, o si prefiere una sección rectangular, que se puede reemplazar por la malla de un cable coaxial RG58, para conectar los elementos de la estación a un único punto de tierra, como se muestra en la siguiente figura:
2 - Recuerde que a través de los cables de conexión entre el equipo y el punto central, circula RF. Estos deberían sin lo más corto posible.
3 - El punto de conexión central puede ser una placa de cobre con varios tornillos y conectado a algún lugar de la mesa de la estación. No dejes que caiga al suelo.
