El S-meter abreviación del inglés: signal meter o signal strength meter, es un instrumento de medición que indica el nivel relativo de una señal recibida por un receptor de radio. Se instala normalmente en los receptores de radio con fines profesionales o de radioaficionado.
Se denomina Smeter al medidor de unidades S.
La unidad S está relacionada con el cambio de potencia de las señales y corresponde a cuatro veces de la potencia de las señales a la entrada de un receptor, de modo que entre S1-S9 debería de haber unos
6 dB teóricos de diferencia.
Hay que considerar que:
a) En frecuencias inferiores a 30 MHz le correspondería una lectura de S9 con 50 uV en la entrada del receptor.
De este modo con una potencia de radiofrecuencia en antena de 75W emitida con el transmisor
junto con una antena isotrópica y el corresponsal nos recibe con una señal de estable S6,
podríamos aumentar 25W la potencia de emisión para conseguir que el corresponsal nos reciba
con una señal de S7.
Se denomina Smeter al medidor de unidades S.
La unidad S está relacionada con el cambio de potencia de las señales y corresponde a cuatro veces de la potencia de las señales a la entrada de un receptor, de modo que entre S1-S9 debería de haber unos
6 dB teóricos de diferencia.
Hay que considerar que:
a) En frecuencias inferiores a 30 MHz le correspondería una lectura de S9 con 50 uV en la entrada del receptor.
b) En frecuencias superiores a 30 MHz le correspondería una lectura de S9 con 5 uV en la entrada del receptor.
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
De este modo con una potencia de radiofrecuencia en antena de 75W emitida con el transmisor
junto con una antena isotrópica y el corresponsal nos recibe con una señal de estable S6,
podríamos aumentar 25W la potencia de emisión para conseguir que el corresponsal nos reciba
con una señal de S7.
Los radioaficionados lo utilizan frecuentemente para obtener el nivel de señal de su corresponsal, también se utiliza para orientar las antenas directivas hasta obtener el nivel más alto, verificando que llega adecuadamente.
También es utilizado para localizar emisiones de señales electromagnéticas, (ondas de radio, generalmente), que en algún momento pudieran interferir en otros canales.

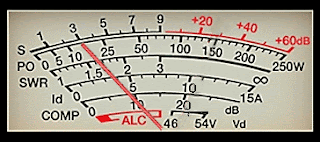

Imágenes de Smeter:
 |
S-meter Ten-Tec Orion (transceptor de radioaficionado). |
S-meter Collins indicando una nivel S9 a 100μ V o + 40 dB.
